Ambientebeleuchtung mit LED Funk-Controller – Wir dimmen unser Wohnmobil

Die optimale Beleuchtung im Wohnmobil ist kein einfaches Thema. Dem einen ist es zu dunkel, dem anderen wiederum zu hell. Selbst die größte Wohnmobilzeitschrift Europas widmet in ihren „Supertests“ der Ausleuchtung in den Campingmobilen ganz besondere Aufmerksamkeit und wertet genauestens die Helligkeit in Lux aus. Wenn es dann zu dunkel ist, gibt’s Punkteabzug. Wir berichten über unsere Nachrüstung eines funkgesteuerten LED Dimmers. „Es werde dunkler!“

Wir fanden es in unserem vorherigen Fahrzeug, dem Globecar Roadscout, ganz besonders im Winter immer so schummrig. Das lag einerseits an dem recht dunklen Möbeldekor, andererseits aber auch an den zu wenigen und zu schwachen Leuchtmitteln. Selbst ein Umstieg auf LED brachte nicht den für uns gewünschten Erfolg.

In unserem aktuellen Fahrzeug, dem Westfalia Columbus 600D, konnten wir bei der Ausleuchtung deutliche Zugewinne erreichen. Zu den üblichen LED Spots hatten wir als Extra LED Lichtbänder unterhalb der Oberschränke mitbestellt. Jetzt ist es im Fahrzeug mit sämtlichen eingschalteten Lichtquellen nahezu taghell. Die promobil hat in 2012 sogar unseren Columbus im Vergleichstests gegen den Oberklasse-Liner Niesmann + Bischoff Flair 800i und den Mittelklasse-Integrierten Hymer B534 antreten lassen.

Wenn es abends mal gemütlich sein soll und wir zum Beispiel ein Hörspiel hören, gibt es keine feine Regulierung des Lichts. Da heisst es entweder AN oder AUS. Also entweder „Flutlicht“ oder „Schwarzes Loch“, kein Ambientelicht. Naheliegende Lösung: Ein Dimmer zum Nachrüsten. Durch Berichte anderer Columbus Fahrer im Kastenwagenforum (danke nochmal an thono!) haben wir uns inspirieren lassen und bei Amazon eingekauft.

P1100303

Zwei LED Mini-Controller mit Funkfernbedienung für 6,66 € / Stck., die dank Amazon Prime  am nächsten Tag schon versandkostenfrei in der Packstation gelandet sind.

Klicken Sie auf den unteren Button, um den Inhalt von ws-eu.amazon-adsystem.com zu laden.

Inhalt laden



Die vorhandenen Buchse und der Stecker passen leider nicht in die Verkabelungsstecker und Buchsen im Campingbus, schade.

elektronisches Dimmermodul mit Fernbedienung

elektronisches Dimmermodul mit Fernbedienung


Der Einbau

Wir kappen die Buchse und den Stecker und legen die Kabellitzen frei. Wichtig: Beim Verbinden mit der Bordelektrik muss darauf geachtet werden, dass das Kabel zur Stromquelle und zur LED Leuchte korrekt angeschlossen wird. Hierzu ist auf dem Controller eine eindeutige Markierung angebracht, sowie auch die korrekte Polung + und -.P1100287_ausschnitt

Achtung! Bitte bei Arbeiten an der Elektrik immer die Bordbatterie und den 220 Volt Landstrom vom Netz des Fahrzeugs trennen! Wir haben dazu einen speziellen „Knochen“ in der Nähe des Gleichrichters, der einfach herausgedreht wird.

Mit KFZ Stoßverbinder und einer Crimpzange

$_57$_12

auch von Amazon, können wir nun den LED Controller in die Elektrik einschleifen.

Klicken Sie auf den unteren Button, um den Inhalt von ws-eu.amazon-adsystem.com zu laden.

Inhalt laden

Da die Stromanschlüsse unterhalb des Bodens vom linken Oberschrank der Dinette liegen, ist es komfortabel und einfach, sie einzubauen. Das schwierigste hierbei ist das korrekte Kabel zu finden und die Richtung zwischen Batterie und LED herauszufinden. Der gesamte Einbau kostet uns, als handwerklich nicht übermässig begabte Menschen, ca. 30 Minuten.

Boden Unterschrank mit LED Verkabelung

Boden Unterschrank mit LED Verkabelung

P1100305

LED Controller zwischengesetzt. Auf Polung und Richtung achten

P1100306

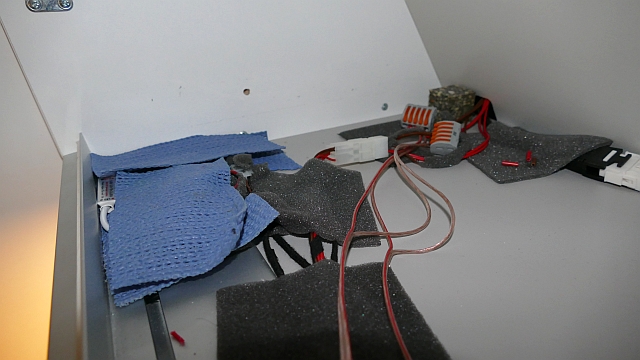

Zurechtgeschnittene Antirutschtücher zum Schutz vor Beschädigung und Klappern

Bodenbrett wieder eingesetzt und mit X-Stück fixiert

Als wäre nichts gewesen – Bodenbrett wieder eingesetzt und mit X-Stück fixiert


Der Lichttest

Die ersten Tests bei Tageslicht waren schon recht vielversprechend.
Als es dann endlich dunkel ist, können wir die einzelnen Einstellungen endlich einem Realtest unterziehen. Als erstes schalten wir ganz normal das Licht mittels des Schalters am Unterschrank ein. Licht ist wie immer auf 100%. Der nachfolgende Vergleich der einzelnen Dimmstufen soll den Unterschied deutlich machen. Die Dimmstufen sind mit eigenen Augen betrachtet sogar noch dunkler, denn unsere Bridgekamera (Panasonic Lumix DMC-FZ1000) belichtet im eingestellten Automatikmodus länger, dadurch sind die Fotos aufgehellt. Aber der Unterschied ist deutlich sichtbar.

P1100302

100 % Helligkeit



P1100301

50 % Helligkeit

P1100300

25 % Helligkeit

P1100299

Minimum – Bright auf tiefste Einstellung ca. bei 10 % Helligkeit

Mit den beiden „Bright“ Plus- und Minus-Tasten lässt sich die Helligkeit stufenlos auf- und abdimmen. P1100287

Möchte man schneller zur festgelegten %-Dimmstufe, kann man mit den 3 „%“-Tasten diese Stufen auch direkt anwählen. 3 vorgegebene Prozenttasten können direkt angewählt werden. 25, 50 und 100 %

Mit den 8 „Dynamics-Effects“ kann man sein Auto zur Disco umfunktionieren.

Praktischerweise kann man das Licht mit der Fernbedienung, zum Beispiel im Bett liegend einfach ausschalten oder bei Rückkehr von einem nächtlichem Spaziergang von außen einschalten.

Update Juni 2016: Die nächsten Komfortstufe gibt es jetzt auch noch: Die Dimmersteuerung mit dem Smartphone. Egal ob Android oder mit dem iPhone. Jetzt geht es auch via Bluetooth mit dem Smartphone.

Klicken Sie auf den unteren Button, um den Inhalt von ws-eu.amazon-adsystem.com zu laden.

Inhalt laden

Nächstes Wochenende geht’s in den Realtest. Das zweite Modell wird noch an der Bettbeleuchtung installiert. Die „Höhensonne“ über dem Kopf wäre dann auch endlich vorbei. :-)
